• dva nezávislé analogové výstupy pro sledování dvou různých rozhraní nebo čistoty jedním sonarovým snímačem současně
• snadná kalibrace na sledování určitých rozhraní hustot, např. vločky /prach. – 1 g/l, lože 10 g/l+,
• mechanizmus čištění od pěny, takže snímač nepotřebuje údržbu, nejsou nutné sestavy stěračů,
• tři programovatelné relé výstupy
• grafické zobrazení nádrží a rozhraní ve velínu pomocí GosHawk II,
• široký rozsah komunikací: GosHawk, DeviceNet, HART, Modbus, ProfibusDP, Foundation Fieldbus a ProfibusPA,
• 3G dálková podpora pro kalibraci, uvádění do provozu a technické poradenství.
| Frekvence |
150kHz |
| Provozní napětí |
24 Vdc (min. 5A napájení) 90 - 260 V stř. 50/60 Hz Zbytkové zvlnění není větší než 100 mV |
| Spotřeba energie |
<10VA @ 240Vac <10W @ 24Vdc |
| Komunikace |
GosHawk Devicenet HART Profibus DP Profibus PA Fieldbus Modbus |
| Analogový výstup |
jedno nebo duální analogový výstup 1 x 4-20 mA (izolovaný) max. 600 ohmů 1 x 4-20 mA (neizolovaný) max. 600 ohmů |
| Reléový výstup |
3 x s.p.d.t. 0,5amp / 240Vac formulář c. typ neindukční zátěže plně programovatelné |
| Maximální dosah |
25 metrů |
| Zaslepovací vzdálenost |
450 mm: 150 kHz |
| Rozlišovací schopnost |
1 mm |
| Přesnost |
±0,25 % |
| Provozní teplota |
kontrolní á elektronika: -40 °C až 70 °C sonarový snímač FRP ze skleněných vláken: -40 °C až 80 °C elektronický pohon: 0 °C až 80 °C (doporučujeme vyhřívaný kryt pro prostředí s nulovou teplotou) |
| Vzdálenost snímače a vysílače |
> 500 m s kabelem BELDEN 3084A |
| Kabel pro sonarový snímač |
BELDEN 3084A |
| Krytí |
IP 67 |
| Dálkový převodník |
IP68 |
| Kabelové vstupy |
kontrolní elektronika: 3 x 20 mm, 1 x 16 mm |
| Hmotnost |
čisticí mechanismus: 5 kg kontrolní elektronika: 1 kg sonarový snímač: 1 kg |

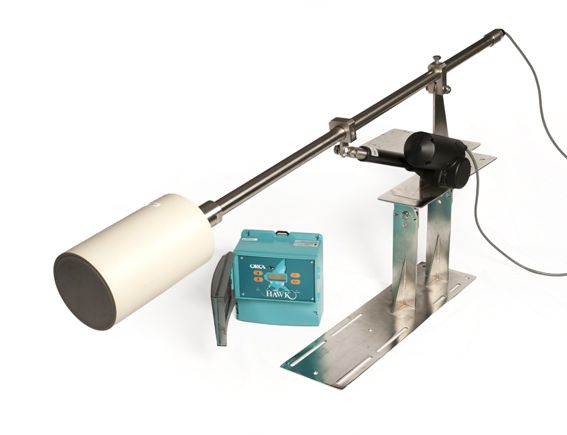

Systém ORCA Sonar Systém vydávají vysoce výkonné nízkofrekvenční pulzy, které se odráží od vybraného hustotního rozhraní. Odražený signál je zpracováván speciálně vyvinutým softwarovým algoritmem, který eliminuje lehčí plovoucí vrstvy a umožňuje měření úrovní lože nebo RAS.
Systém ORCA Sonar System měří až dvě rozhraní hustoty současně. Typicky se jedná o úrovně kalu (RAS) a vrstvy vloček (floc). Sonar produkuje paprsek s vysokou koncentrací energie a poskytuje kritické informace pro optimalizaci výkonu.
Typické aplikace:
• zahušťovače koncentrátu
• zahušťovače hlušiny
• vysoko poměrové zahušťovače
• zahušťovače pasty
• zahušťovače s hlubokým kuželem
• CCD
• usazovací nádrže / laguny
• vodní hospodářství
• uhlíkové věže
