Systém spojuje ultrazvukové a vibrační měření. Online4US je řešen modulově a umožňuje konfiguraci zařízení dle specifických podmínek. Dle neustále se měnících potřeb zákazníků je Online4US průběžně modifikován. Je tak možno rozšiřovat počty měřících kanálů, vstupů, výstupů a komunikačních funkcí.
| Teplota práce |
0 ... 50 °C max. 90% okolní vlhkosti, bez kondenzace |
| Napájení |
24 V DC volitelně 230 V AC |
| Řídící jednotka |
vnitřní paměť 4 Gb ethernet RS232/485 USB ukládání dat: nastavitelné od 1 do 99 sekund, nastavitelný alarm a zpoždění alarmu na kanál |
| Displej |
5" barevný dotykový rozlišení 800×480 |
| Digitální vstupy | 8 digitálních vstupů, elektricky izolovaných |
| Analogové vstupy | 8 analogových vstupů, 0 do 10 V DC |
| Digitální výstupy | 8 digitálních výstupů na modul, elektricky izolovaných,max 2 moduly |
| Moduly ultrazvukových senzorů | 2 kanály na modul, max. 16 modulů spolu s vibračními moduly |
| Moduly vibračních senzorů | 2 kanály na modul, max. 16 modulů spolu s ultrazvukovými moduly ICP akcelerometr 100 mV/g |
| Modul GSM | zprávy SMS a komunikace GPRS |
| Modul rádiový | vysílač RF licence zdarma na průmyslové pásmo ISM 2,4 GHz maximální rychlost přenosu s použitím<br />antény 2 Mbps |
| Tělo | IP 65, materiál lakovaný plech, nebo nerezová ocel 304L |

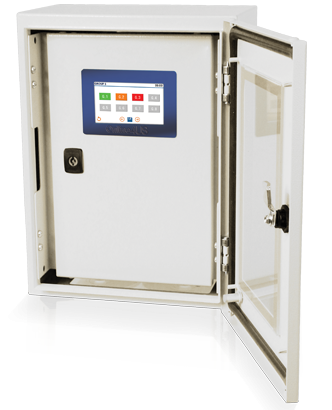

Ultrazvukový systém SDT Online4US ACM slouží k zajištění kontinuálního monitoringu strojních zařízení, v místech s kritickým nebo špatným přístupem. Systém spojuje ultrazvukové a vibrační měření. Online4US je řešen modulově a umožňuje konfiguraci zařízení dle specifických podmínek. Dle neustále se měnících potřeb zákazníků je Online4US průběžně modifikován. Je tak možno rozšiřovat počty měřících kanálů, vstupů, výstupů a komunikačních funkcí.
Stálý monitoring v kritických místech – ultrazvuková a vibrační čidla pro mnoho aplikací jako jsou :
Ložiska, zubové převodovky (i při velmi nízké rychlosti otáček), kontrola mazání, vyvážení, souososti, vůlí, spojky a čerpadla, transportní pásy, kavitace čerpadel, korónové výboje, jiskření, kontrola funkce odvodňovačů, úniky na tlakových/podtlakových systémech
Komunikace :
• spojení drátové / bezdrátové – data měření, alarmy
• RS232 / 485, Ethernet, GSM, RF, WiFi.
Vstupy / výstupy
• vstupy digitální a analogové
• výstupy digitální pro práci s místními systémy – spouštění alarmů.
Shoda
• možnost připojení zařízení SDT 270 pro analýzu dynamických dat
• hloubková analýza signálu za pomocí dynamického záznamu dat měřidlem SDT270
Systém monitorování
• možnost definování času zpoždění alarmu pro elimaci falešných alarmů
• on-line kontinuální měření s upozorněním na kritické místa
Možnost rozříření systému
• rožšíření konfigurace systému a jeho aktualizací
• až 32 synchronizovaných kanálů.
Vizualizace stavu
• červeno/žluto/zelená LED signalizace stavu zařízení – okamžitá informace správné funkčnosti
• křivka vývoje a křivka přetížení pro vizualizaci nárůstu opotřebení.
Registrace hlavních parametrů
• pro včasnou detekci poškození a vyhodnocení stavu opotřebení
• RMS, max.RMS, Peak (špička) a součinitel špičky Crest Factor.
Alarmy
• inteligentní správa alarmů pro maximální výkon
• uživatelem předdefinované nastavení pro každý kanál
• nastavitelné zpoždění pro alarm k eliminaci falešných vlivů
