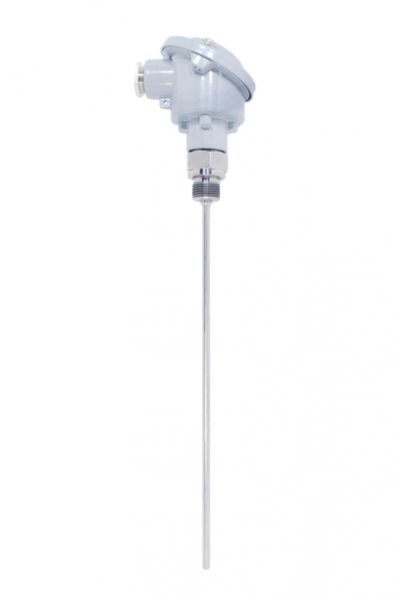

k měření teploty kapalin a plynů v potrubí a tlakových nádobách s vyměnitelnou měřící vložkou s procesním připojením M20×1,5; G½ do 1 MPa a 700°C, průměr měřící vložky 6 – 10 mm.
Čidlo |
NiCr-Ni (K) Pt100 termočlánek Fe-CuNi (J) |
Jmenovitá délka |
50 ... 2000 mm |
Materiál |
ocel 1.4541 do 700°C |
Měřící bod |
SO – odizolovaný SP – spojený |
Měřící obvod |
2-, 3-, 4-vodičový 2-, 3-vodičový pro dvojité pro jednoduché |
Měřící rozsah |
-200 … 550°C pro Pt100 -40 … 600°C pro J, K |
Opce |
výstup 4/20 mA |
Použití |
k měření teploty kapalin a plynů v potrubí a tlakových nádobách |
Průměr měřící vložky |
10 mm 6 mm 8 mm 9 mm |
Tlak |
1,0 MPa |
Toleranční třída |
1 nebo 2 pro J, K B nebo A pro Pt100 |
Závit |
G½ M20×1,5 |
k měření teploty kapalin a plynů v potrubí a tlakových nádobách s vyměnitelnou měřící vložkou s procesním připojením M20×1,5; G½ do 1 MPa a 700°C, průměr měřící vložky 6 – 10 mm.
