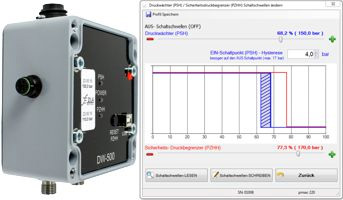

Bezpečnostní elektronický tlakový spínač s funkcí tlakového spínače ZILA DW500

Bezpečnostní tlakové zařízení ZILA DW500, je kombinací tlakového spínače a bezpečnostního regulátoru tlaku. Zařízení je certifikováno TÜV a testováno až pro 500 bar. ZILA DW500 se používá jako ochrana proti překročení maximálního, nebo minimálního provozního tlaku podle nařízení DGUV Rule 100-500 (BGR 500), kapitoly 2.35 a také EN 378. Bezpečnostní regulátor tlaku a tlakový spínač autonomně kontrolují nastavenou prahovou hodnotu tlaku. Zařízení má vysokou odolnost díky pouzdru z tlakově litého hliníku (IP 65).

Využití
Všechna chladiva Media Group 1 a 2 podle směrnice o tlakových zařízeních 2014/68 / EU, jako je R744 (CO2), lze použít ve spojení s elektronickým bezpečnostním omezovačem tlaku, jedná se proto o ideální zařízení pro použití v chladicích kompresorech a klimatizačních systémech. Přístroj je vhodný také pro tepelná čerpadla, parní kotle, ale i obecné hydraulické systémy.

Přesné nastavení prahů spínání a zpoždění spínání.

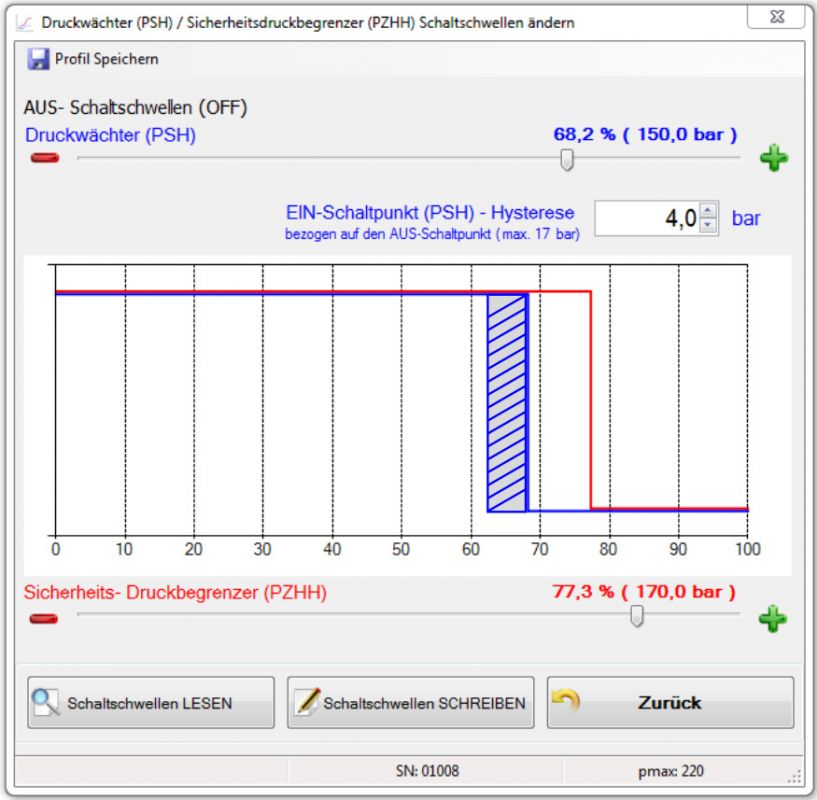

Bezpečnostní regulátor tlaku ZILA DW500 s funkcí monitorování tlaku se vyznačuje vysokou přesností měření a přesnou nastavitelností spínacích bodů (přesností až 0,1 bar) i zpožděných spínání (v rozsahu 0-1 s a přesností 0,1 s) díky použití speciálního PC softwaru. Spínací relé lze také testovat z hlediska jejich funkce. Díky konfigurovatelným spínacím bodů a spínacímu zpoždění lze systémy optimálně a plánovaně využívat.  Testování pomocí softwaru také vede k významnému zkrácení doby uvedení do provozu a samotnému testování.
Zařízení splňuje certifikaci TÜV Rheinland podle ES přezkoušení typu (směrnice PED 2014/68 / EU), certifikát č. 01 202 973-B-16-0023.

Provozní podmínky
• Provozní teplota: - 40… + 60 °C (pro elektroniku)
• Teplota média: -40… +125 °C (při použití tepelné izolace mezi senzorem a médiem)
• Třída ochrany: IP 65 (při zavřeném krytu přístroje)
• Rychlost vibrací: max. 4,5 (10) mm/s (kategorie B třída III podle ISO 2372) při 50 Hz

Tlakový senzor
• Nerezová membrána
• Odolnost vůči všem chladivům podle EN 378-1 (příloha E)
• Bezpečné přetížení až do 2násobku měřicího rozsahu
• Trhací tlak 2,5násobek jmenovitého tlaku
• Přesnost spínacího bodu: lepší než 0,5% plného rozsahu

Měření tlaku
• Cyklus měření tlaku: 1 ms
• Integrace: přes 100 ms
• Prahová hodnota tlaku: pro PSx a PZxx samostatně nastavitelná mezi 5% a 90% jmenovitého tlaku
• Rozsah hystereze: pro PSx 0… 7,5% jmenovitého tlaku
• Přesnost spínacího bodu: <0,5% jmenovitého tlaku
• Doba sepnutí: nastavitelná: 0,1… 1,1 s

• Napájení:  24V DC
• Procesní připojení: standardní závit G ¼ palce
