Měřené médium |
plyny |
Měřená velikost |
průtok průtok hmotnostní průtok objemový rychlost průtoku |
Měření |
neinvazivní |
Montáž |
přenosný |
Průměr nominální |
7 ... 6500 mm |
Přesnost |
Lepší než 1 - 3% Lepší než 0,5% (při objektové kalibraci) |
Teplota médium |
-160 ... 400 °C (volitelně) |
Stupeň krytí |
IP65 |
Rovné úseky |
10 x DN před a 5 x DN za |
Typ výstupu |
analogový binární |
Napájení |
baterie |
Komunikace |
RS232 |
Schválení |
ATEX |
Výrobce |
Flexim |
Průtokoměr určený pro měření hmotnostního průtoku, objemového průtoku a rychlosti průtoku. Napájený je baterií Li-lon, 7,2 V/4,5 Ah, která vydrží více než 14 hodin nepřetržité práce.

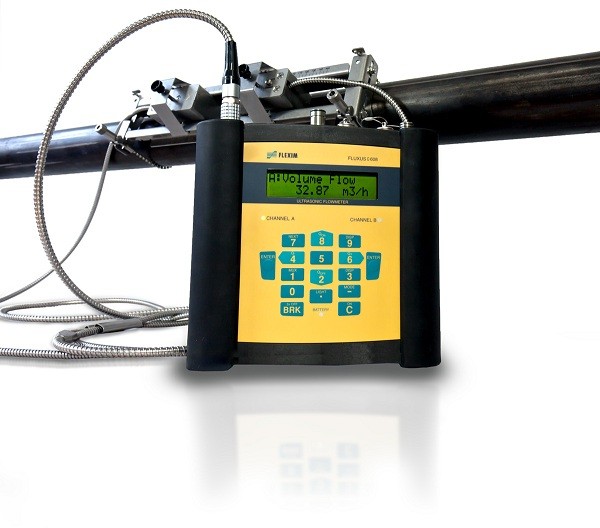

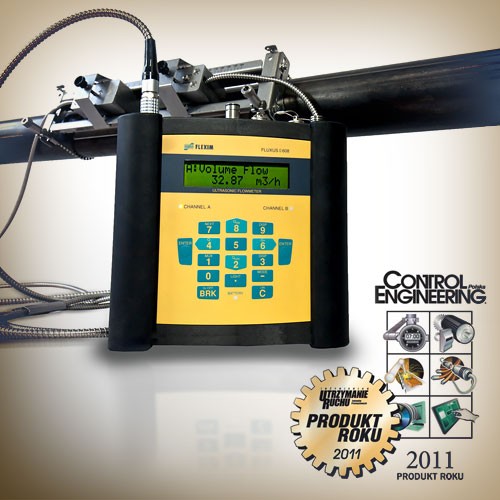

G608 Ex je první a jediný plně přenosný průtokoměr plynu s certifikátem ATEX, což umožňuje bezproblémové měření průtoku plynu ve druhé zóně ohrožení výbuchem. Měření probíhá pomocí neinvazivních měřících sond, které jsou montovány z venčí na horní stěnu potrubí. Zařízení umožňuje obousměrné měření průtoku různých plynů v rozsahu průměru DN7 – DN1600 v rozsahu přesnosti 1…3%. Velkou výhodou G608 je jeho rychlost a především absence kontaktu snímačů s měřeným médiem. V případě hořlavých, výbušných, agresivních nebo toxických plynů neexistuje riziko spojené se ztrátou těsnosti potrubí a vzniku ohrožení. Navíc certifikát ATEX pro 2 zónu umožňuje měření bez speciálních povolení a zařízení G608 může být dovybaveno také sondami pro měření v zóně jedna.
Průtokoměry na plyn se neliší vzhledem od verze na kapaliny. Hlavní rozdíl spočívá v algoritmu zpracování signálu a režimu práce měřících sond (široké pásmo). Technologie vyvinutá firmou Flexim umožnila dosažení velmi vysokých možností měření. To otevřelo možnost měření v místech kde to ještě do nedávna možné nebylo.
Průtokoměry FLUXUS G608 Ex, stejně jako celá řada jiných provedení umožnila měření plynu a plyných směsí o tlaku větším než 5 bar(g) na ocelových a bez omezení tlaku na potrubích z plastu (např. PE). Neexistuje limit maximálního tlaku.
Zařízení G608 Ex je dodáváno jako kompletní, kufříková sestava s veškerým vybavením potřebným pro provádění měření. Zařízení může pracovat v rozsahu průměrů DN7 až DN1600.
Zařízení se velmi dobře osvědčilo při měření vysokých tlaků a náročnějších aplikacích, podzemní zásobníky plynu, ložiska plynu, plynové pumpy, rafinérie a těžký průmysl, měření vodíku.
Zařízení určené pro neinvazivní měření průtoku plynů v zónách Ex.
