Systém Sultan pro přesné polohování strojů se skládá ze dvou elementů. Prvním je standardní SULTAN naprogramovaný do režimu „Pozice“, druhým je jednotka SULTAN Slave.
| Frekvence |
4kHz 9k/kHz |
| Provozní napětí |
90 - 265 VAC 50/60 Hz, 48 VDC |
| Analogový výstup |
4-20 mA |
| Komunikace |
GosHawk Devicenet HART Profibus DP Profibus PA Fieldbus Modbus |
| Relé výstupy |
2 x integrovaný a 5 x dálkový |
| Maximální dosah |
195m, 4 / 9kHz pro zvětšený dosah |
| Přesnost senzoru |
+/- 0,25% měřeného rozsahu |
| Provozní teplota |
-40 °C až 80 °C |
| Oddělení převodníku/zesilovače |
až 1 000 m při použití BELDEN 3084A, DEKORON, nebo ekvivalentu |
| Úhel paprsku |
10° s usměrňovačem 9kHz / 4kHz |
| Displej |
2 řádkový a 12místný alfanumerický LCD |
| Krytí |
integrovaný systém IP67 vysílač IP68 vzdálená elektronika IP65 (NEMA 4x) |
| Montáž |
ANSI, JIS nebo DIN příruba |
| Typická hmotnost |
10Kg (9-10 Hz) 13Kg (4-5 Hz) |
Princip činnosti

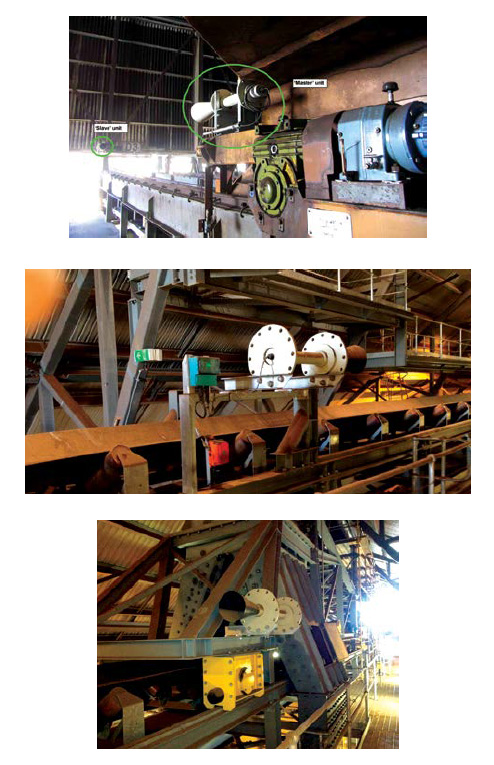

Systém Sultan pro přesné polohování strojů se skládá ze dvou elementů. Prvním je standardní SULTAN naprogramovaný do režimu „Pozice“, druhým je jednotka SULTAN Slave. První element je obvykle namontován na pohyblivých strojních zařízeních a SULTAN Slave je umístěn na pevném bodě poblíž, např. na stěně, výložníku atd.
Veškeré okolní rušící faktory jako jsou prach, hluk okolí, vlhká atmosféra, silný vítr atd., lze kompenzovat správným výběrem pracovní frekvence přístroje, například pro vysokou prašnost či větrnost se používají nízkofrekvenční nastavení. Díky tomu nemá systém stejné problémy jako tradiční laserové polohovače při mlze, dešti, či sněžení. Samozřejmě je eliminován i častý problém se znečištěnou optikou laserových systémů.
Výhody
Samočisticí plocha snímače nevyžaduje žádnou údržbu.
Ideální pro prašné či vlhké prostředí a náročné pracovní podmínky

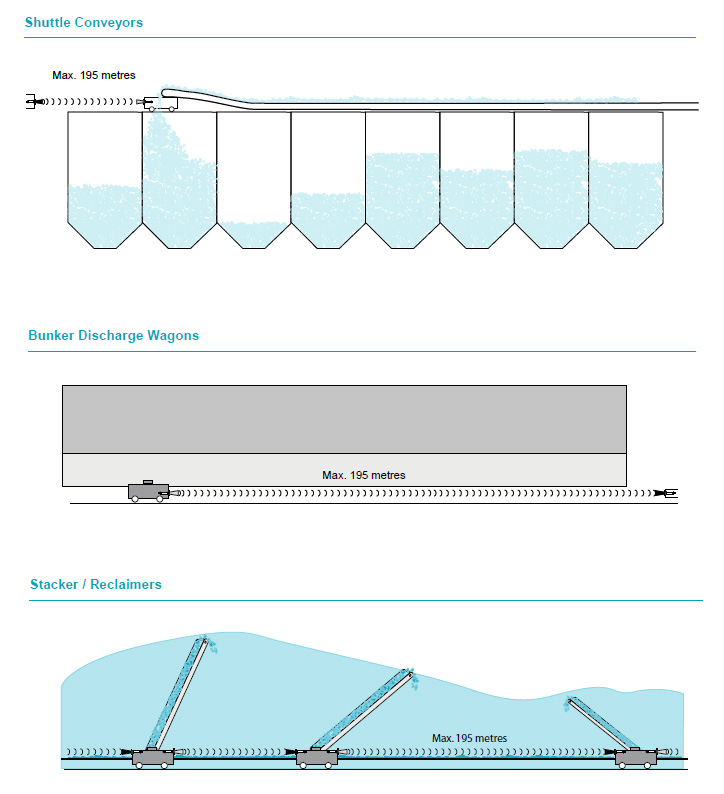

Použití
• Ochrana před kolizí při polohování dopravníku
• Ochrana před kolizí mezi stohovačem a rekultivátorem
• Ochrana proti kolizi a umístění dopravních prostředků
• Ochrana před kolizí a polohování jeřábů a nakladačů
