Mikrovlnný spínač Gladiator Generation 3

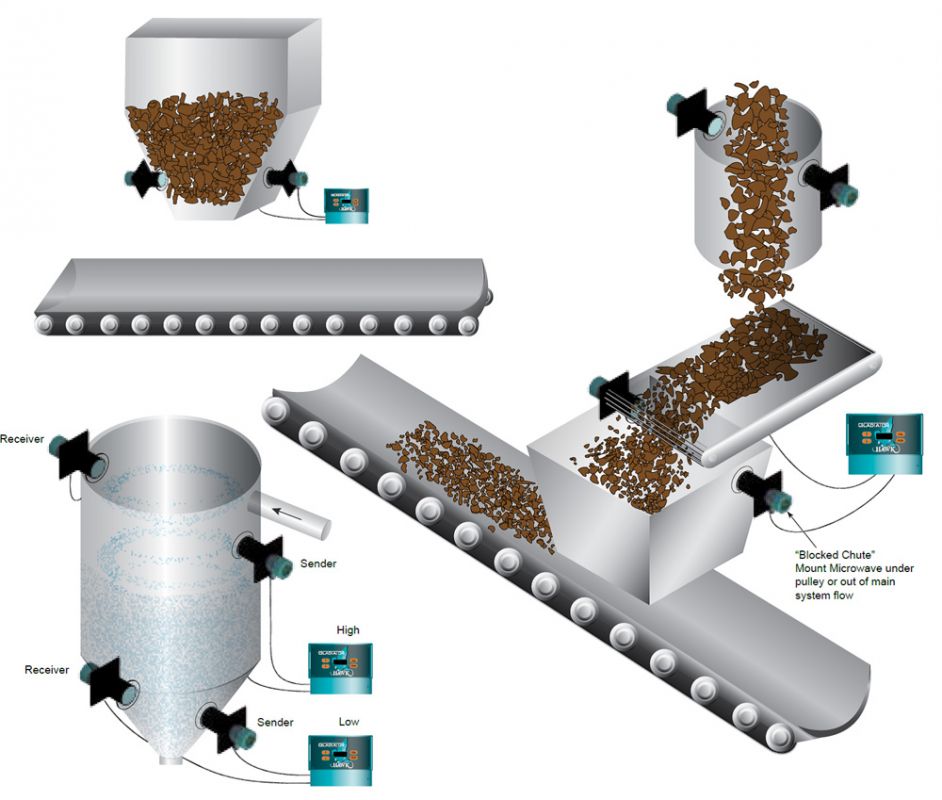

Aplikace
• Detekce ucpanéhí skluzu
• Střední úroveň signalizace
• Prevence kolizí a korekce umístění vozidel nebo strojů
• Ochrana proti přesypání a přetečení

Princip činnosti
Vysoce výkonný 10 GH mikrovlnný paprsek je vysílačem kontinuálně emitován na frekvenci přibližně 100 Hz do přijímače umístěného naproti němu. Přerušení mikrovlnného paprsku je detekováno přijímačem, který způsobí přepnutí kontaktu. Okamžik přepnutí z výchozího stavu závisí na množství mikrovlnné energie zacycené přijímačem v závislosti na typu média. Citlivost zařízení lze přizpůsobit charakteristikám aplikace.

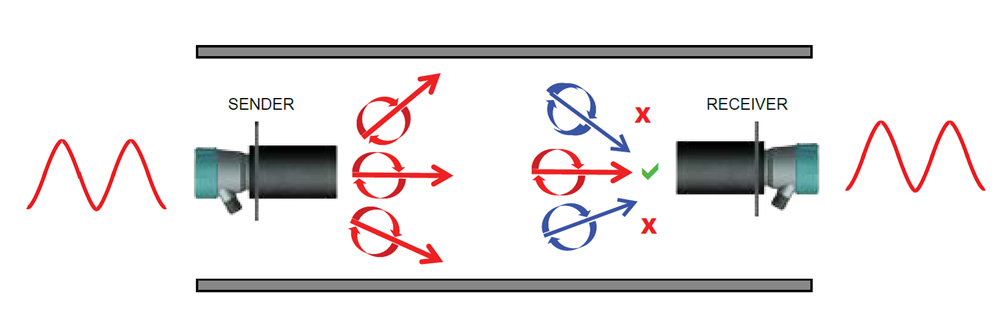

Díky použití vysoce výkonného mikrovlnného paprsku (100mW) a kruhové polarizaci je provoz této nové generace mikrovlnných hladinových spínačů spolehlivější a samotná detekce je mnohem citlivější. Další výhodou je, že může být mikrovlnný paprsek veden blízko ke stěnám nádrže nebo žlabu bez rizika útlumu signálu.Díky síle a stabilitě vyzařovaného paprsku spojené s velkou prostupností stěnami (keramika, cihly atd.)   může zařízení nahradit i izotopová zařízení.


Výhody
• Měření přes keramické stěny
• Vysoká síla signálu umožňující použití v podmínkách nedostupných pro jiná zařízení tohoto typu (100 mW)
• Maximální teoretický dosah až 4000 m
• Nastavitelná síla a zpoždění signálu
• Kruhová polarizace signálu
• Programovatelný přídavný alarmový kontakt
• Integrovaná i vzdálená verze
• Možnost vzdálené GSM komunikace

Provozní napětí
• 2-30VDC, nebo 230V AC

Komunikace
• Modbus přes Ethernet TCP / IP
• 4-20 mA
• Reléový výstup
• Dálkové zabezpečovací testovací zařízení pro jedno relé.

Provozní teplota
• Dálková elektronika -40 °C až 80 °C
• Integrované jednotky -30 °C až 65 °C
* Pro aplikace s vyšší teplotou, je možná vzdálená montáž s využitím žáruvzdorných oken.
• Kruhová polarizace signálu
• Frekvence: 10 GHz
• Šířka paprsku 25°

Dozsah
• Maximální dosah za ideálních podmínek: 1200 m (3937 ft)
• Minimální dosah za ideálních podmínek: 10 cm (4 palce).

Maximální provozní tlak
• 6 BAR

Krytí
• IP66 / 67

Montáž
• 3,5 "vnější závit NPT, nebo čtyři 10 mm (0,4") otvory v přírubě

Schválení
• ATEX Grp II Cat 3 GD T85 ° C IP67 Tamb -40 ° C až 70 ° C
