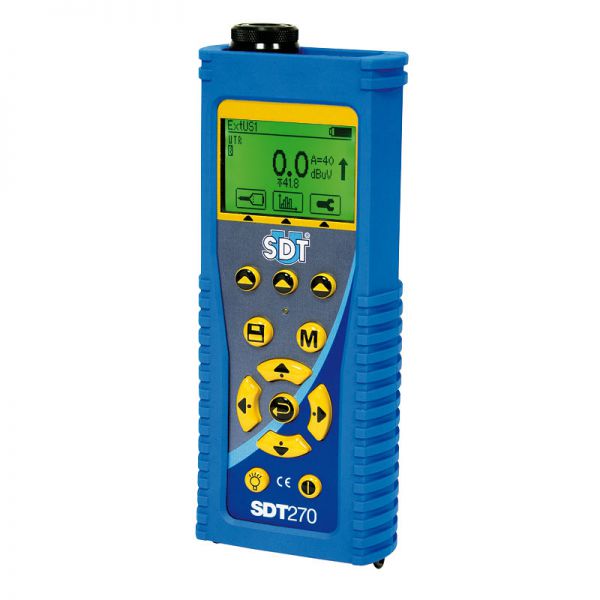

SDT-270 je multifunkční ultrazvukové diagnostické zařízení. Měřič umožňuje odhalování úniků na systémech stlačeného vzduchu a vakua, umožňuje kontrolu a analýzu pracovních podmínek ložisek ventilů, čerpadel, převodovek a inspekci elektrických zařízení o napětích nad 2 kV.
Přístroj je vybaven vnitřní pamětí a spolupracuje s programem s programem Ultranalysis (UAS) pro analýzu naměřených dat V programu Ultranalysis můžeme vytvořit vlastní databázi měřených bodů a pomocí této pak provádět pravidelná měření a prediktivní údržbu.
| Příslušenství |
kabel pro programování přenosné pouzdro Systainer 3 T-Lock gumový kryt nabíječka 230 V AC sestava napájecích kabelů sluchátka SDT blue kožené poutko na opasek remenní popruh USB klíč s návodem |
| Komunikace | USB |
| Hmotnost | 830 g |
| Teplota práce | -15 ... 60 °C |
| Programování |
DataDump Aplikace (verze SD a DD) Ultranalysis Suite (verze SU a DU) |
| Napájení | Akumulator NiMH, 4,8 V 4400 mAh |
| Čas práce | 8 hodin bez podsvícení displeje |
| Detektor |
zabudovaný ultrazvukový senzor zabudovaný pyrometr (podle verze) zabudovaný laserový tachometr (podle verze) externí měřící sondy pro různé typy aplikací |
| Použití |
diagnostika stavu ložisek, jejich mazání diagnostika zubových převodovek diagnostika čerpadel, ventilů diagnostika hydraulických instalací odhalování netěsností v instalacích stlačených plynů odhalování netěsností ve vaukových instalacích inspekce elektrických zařízení s napětím nad 2kV v oblasti výskytu částečných výbojů |
| Displej | LCD 60x40mm s podsvícením |
| Datový zápis |
SDT270 verze SS a SD 20 měřících uzlů, celkem 4000 měření SDT270 verze s UAS 10000 + měřící uzly, dodatečně 13min pro dynamická měření |
| Rozměry | 226 x 90 x 40 mm |
| Výrobce | SDT |
SDT-270 je multifunkční ultrazvukové diagnostické zařízení. Měřič umožňuje odhalování úniků na systémech stlačeného vzduchu a vakua, umožňuje kontrolu a analýzu pracovních podmínek ložisek ventilů, čerpadel, převodovek a inspekci elektrických zařízení o napětích nad 2 kV ve směru výskytu částečných výbojů.
Multifunkční ultrazvukový měřič SDT270 se stal vítězem soutěže Produkt Roku 2013 organizovaného redakcí magazínu Inženýring a Údržba průmyslových podniků Zařízení bylo navrženo způsobem umožňujícím změnu nebo modifikaci jeho parametrů v závislosti na prováděné inspekci. Měřič může provádět měření statická a dynamická. Měření statická charakterizují energii signálu nebo amplitudu. Výsledek měření se skládá z hodnot RMS, Max RMS, Peak (hodnota špičky) a Crest Factor (faktor špičky).
Dynamická měření umožňují zobrazování výsledku měření pomocí výkresů signálu ve funkci času a frekvence (FFT). U této volby je možná registrace a zápis měření do souborů wav. SDT270 je vybaven vnitřní pamětí a spolupracuje s programem DataDump pro kopírování dat nebo s programem Ultranalysis (UAS) pro analýzu naměřených dat. V programu Ultranalysis můžeme vytvořit vlastní databázi organizovanou pomocí šestistupňové struktury katalogů, analyzovat vyčtená data, vytvářet reporty a výkresy.
