Termiczny przepływomierz masowy GF 92

Jednopunktowy pomiar przepływu i temperatury gazów. Wersja in-line.
Do zastosowań w trudnych aplikacjach. Ciśnienie medium do 68,9 bar. Temperatura medium do 454°C

Kód produktu

przepływomierz GF 92

Porovnej Schránka

Tiskni

Specifikace

Parametry
Podrobný popis

Stupeň krytí	IP66
Typ výstupu	0 ... 10 V DC 0 ... 5 V DC 1 ... 5 V DC analogový przekaźnik
Napájení	18 ... 36 V DC 85 ... 265 V AC
Výrobce	FCI
Odvětví	energetika metalurgie chemický petrochemický cement a Vápno papírenský a celulóza spotřebitelský a zpracovatelský Sklářství vodohospodářský a čistírny odpadních vod těžební plynárenství farmaceutický loďarský teplárenství
Měřená velikost	przepływ skompensowany
Schválení	ATEX CE CPA CSA PED FM CRN GOST/RTN IEC
Komunikace	HART RS232C
Měřené médium	kapaliny
Tlak	do 17 bar do 41 bar do 69 bar do 20 bar do 7 bar do 3,4 bar
Přesnost	Lepsza niż 1% wskazań + 0,5% zakresu
Teplota médium	0 ... 50 °C -18 ... 121 °C -45 ... 177 °C -10 ... 90°C
Poměr	1000:1
Průměr nominální	25...51 mm poniżej 51 mm

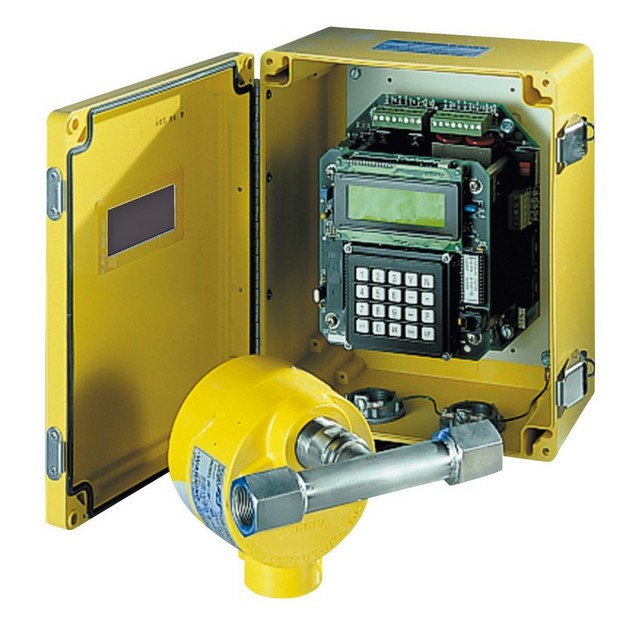

Termiczny przepływomierz masowy firmy FCI/USA serii GF92 "inline" składających się z czujnika pomiarowego oraz elektroniki w obudowie aluminiowej IP66 z wyjściem 4...20 mA.

Przepływomierz umożliwia realizację pomiaru masowego lub objętościowego odniesionego do warunków normalnych. W celu zapewnienia deklarowanej przez producenta dokładności należy zapewnić odpowiednie odcinki proste tj. min 20xDN przed i min. 10xDN za przepływomierzem.

Przepływomierze termiczny serii GF92 dokonują pomiaru z pełną kompensacją od zmian ciśnienia i temperatury z przeliczeniem na objętość w warunkach normalnych (101,325 kPa abs, 0°C).

Dzięki braku części ruchomych i odpowiedniej konstrukcji, przepływomierze serii GF92 są odporne na pył w mierzonych gazach.

Zasada działania przepływomierza :

Termiczny czujnik przepływu działa na zasadzie pomiaru zmian rezystancji elementu schładzanego przez przepływające medium z wartością rezystancji czujnika podgrzewanego RTD. Pomiar przepływu określa się jako funkcję różnicy temperatur pomiędzy nagrzewanymi czujnikami RTD a schładzanymi czujnikami RTD. Układ elektroniczny wykonuje jednocześnie linearyzację sygnału wyjściowego.

Kalibrowanie przepływomierzy odbywa się na stanowiskach firmy FCI dla parametrów podanych w arkuszu doboru przepływomierza ADS.
