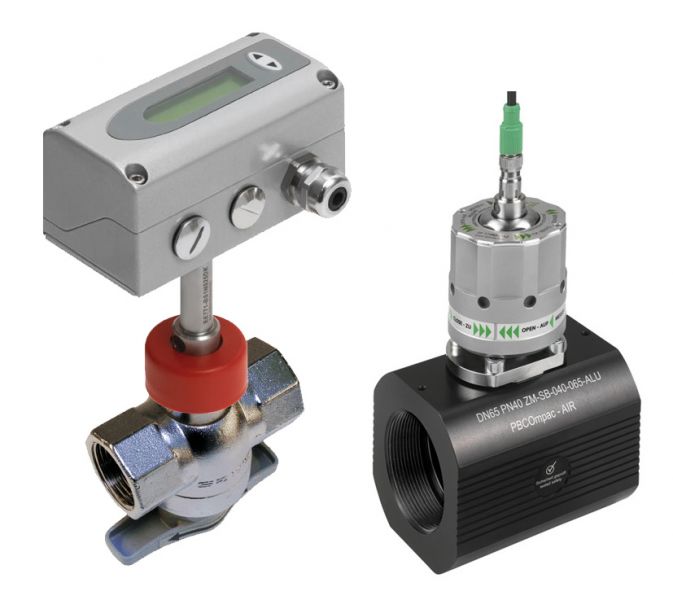

EE771/EE772 Snímač proudění DN15 až DN80

Průtokoměr EE771/EE772, založený na principu hmotnostního snímání průtoku, je určen pro měření průtoku v potrubí od DN15 (1/2”) do DN80 (3”). Umí měřit například proteklé množstvístlačeného vzduchu, dusíku, CO2, kyslíku, helia či jinýchnekorozivních, nehořlavých plynů.

Schránka

Tiskni Doporučit známému

Specifikace

Podrobný popis

Průtokoměry E+E nasazují novou laťku ve smyslu přesnosti aopakovatelnosti díky tovární kalibraci beroucí ohled napožadavky reálného užití. Příkladem budiž fakt, že EE771/EE772 je kalibrován za tlaku 7 bar. Unikátní způsob montážepřes zástavbový kulový ventil umožňuje rychlou instalaci čidemontáž sondy. Zaručena je též vysoká přesnost měření díkypřesné a jednoznačně opakovatelné poloze sondy v potrubí.

Srdcem průtokoměru je termodynamický snímací prvek vyvinutýfirmou E+E, který je tvořen vyhřívaným tenkým plátkemvyrobeným pomocí nejmodernější technologie thin film.Takovýto snímací prvek vyniká skvělou dlouhodobou stabilitou,rychlou odezvou a nebývalou spolehlivostí. K dalšímu zpracování dat je průtokoměr vybaven dvěmavýstupy. V závislosti na aplikaci mohou být tyto výstupynastaveny jako analogový (proudový či napěťový), spínací, čijako pulsní výstup pro mě ření proteklého množství.

Rozhraní pro Modbus RTU nebo M-Bus

Průtokoměr lze volitelně vybavit sběrnicovým rozhraním proModbus RTU či M-Bus (Meter-Bus).

Konfigurační software

Průtokoměr lze jednoduše nakonfigurovat tak, aby co nejlépesplňoval požadavky dané aplikace. Poslouží k tomu volnědostupný konfigurační software a integrovaný mini USB port.

Funkce software:

• Konfigurace výstupů (rozsah / spínací bod)

• 2 - bodová uživatelská kalibrace průtoku a teploty

• Vyčtení stavu počítadla proteklého množství

• Vynulování min / max hodnot a počítadla proteklého množství

• Zobrazení aktuálních hodnot měření

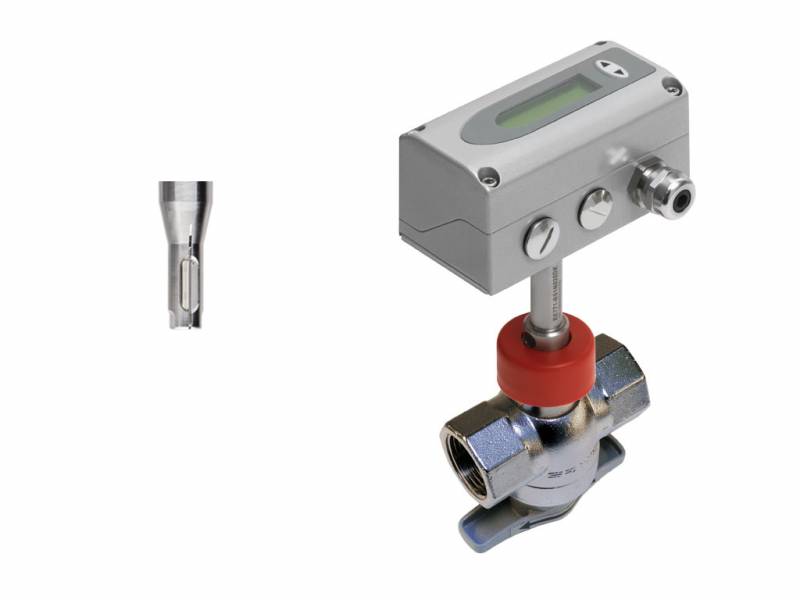

EE771 - Montáž s kulovým ventilem

Montáž s kulovým ventilem zaručuje rychlé nastavení snímacího prvkudo správné polohy během montáže sondy, přičemž průtok v

potrubí jezastaven pouze na malou chvíli.

Tento způsob montáže je odolný do tlaku 16 bar (232 PSI) a k mání jepro potrubí jmenovité světlosti od DN15 (1/2") do DN50 (2").

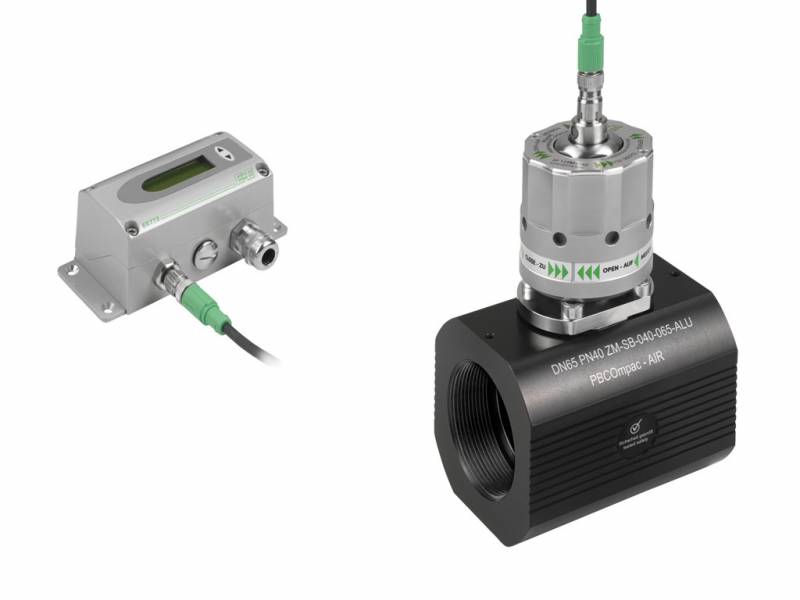

EE772 - Montáž s multifunkční montážní armaturou

Unikátní koncept s armaturou umožňující snadno připojit či odebrat sondunapř. za účelem pravidelné kalibrace a zároveň zajišťující

vysokoupřesnost měření díky jednoznačně dané a opakovatelné poloze snímacíhoprvku v armatuře.

Alternativně je armatura k dispozici i ve verzi pro použití v procesech, kdenelze průtok vůbec přerušit. S touto verzí armatury je možné

sondunamontovat či odebrat, ať už za účelem kalibrace či údržby, za prov ozníhotlaku.

Armatura je odolná vůči tlaku až 40 bar (PN40) a dostupná je pro potrubí oprůměru od DN40 (1 1/2“) do DN80 (3“). Navíc dovoluje

připojení snímačetlaku nebo rosného bodu, čímž šetří montážní náklady. Multifunkčnímontážní armatura je tedy efekti vní cestou k

vytvoření komplexníhosystému monitoringu stlačeného vzduchu.

Konstrukce

Průtokoměr sestává ze snímače a montážního ventilu. Snímač je tvořen dvěma moduly: sondou apřevodníkem.

Sonda v sobě nese snímací prvek a měřící elektroniku, ve které jsou uložena data továrníkalibrace. Krabička s převodníkem signálu se buď montuje přímo na sondu (kompaktní verze) nebo je sesondou spojena kabelem (verze se vzdálenou sondou).

Měření proteklého množství (počítadlo)

EE771/EE772 disponuje integrovaným počítadlem proteklého množství. Spotřebované množství může býtindikováno na displeji a je ukládáno, přičemž data nejsou ztracena ani při výpadku napájení. Proteklémnožství může být navíc vyvedeno formou volně kofigurovatelnéhopuslního výstupu.
