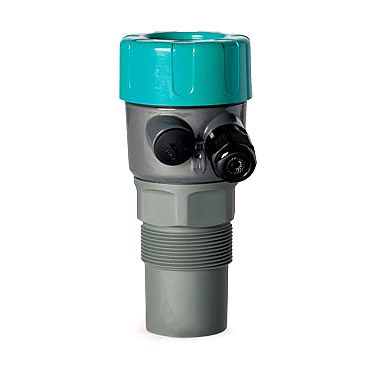

S nejlepší cenou na trhu poskytuje přesné měření a nabízí snadné a intuitivní ovládání. Díky jednoduché a flexibilní montáži v kombinaci s vysokou chemickou kompatibilitou a měřicím dosahem až 12 metrů je MiniWave vhodný pro různé aplikace ve všech průmyslových odvětvích.
| Frekvence |
50 Hz |
| Provozní napětí |
7 - 28 VDC na terminálu (zbytkové zvlnění není větší než 100 mV) |
| Spotřeba energie |
500mW @ 24VDC |
| Analogový výstup |
4-20 mA s HART |
| Komunikace |
HART (obecné - pouze univerzální příkazy) |
| Zaslepovací vzdálenost |
250 mm (10 palců) |
| Maximální dosah |
12 metrů |
| Rozlišení |
1 mm (0,04") |
| Elektronická přesnost |
+/- 0,25% z maximálního rozsahu |
| Provozní teplota |
-40 °C až 60 °C |
| Maximální provozní tlak |
-0,5 až 3 bary (0-44 PSI) |
| Automatická teplotní kompenzace |
ano |
| Úhel paprsku |
7° |
| Materiál |
Pouzdro: Hliník s práškovým nástřikem Převodník: PVDF |
| Zobrazení |
4 řádkový grafický displej |
| Klávesnice |
. |
| Krytí |
IP 67 |
| Procesní připojení |
2" BSPT nebo 2" NPT závit |
| Typická hmotnost |
1 kg |
| Hlasitost |
přednastavené společné tvary nádob 32-bodová programovatelná linearizační tabulka vyžaduje připojení k počítači pomocí softwaru GoshawkII |
Měřící princip
MiniWave vydává ultrazvukový puls, který se odráží od povrchu měřené kapaliny. Odražený signál je zpracován pomocí speciálně vyvinutého softwaru, který zesiluje správný signál a potlačuje falešné ozvěny. Adaptivní řízení citlivosti umožňuje jednotce dynamicky upravovat a vylepšovat přijímané signály pro co nejlepší možné měření.
Primární oblasti použití
Hladiny kapalin:
• Hladiny řek
• Hladiny studen
• Vstupní síta
• Tanky
• Čerpací stanice
• Vodárenské věže
• Přehrady
• Úrovně povodí
• Skladování chemikálií
