Radarový hladinoměr 80 GHz pro měření výšky hladiny kapalin Senator S80L

• Přesnost ± 2 mm
• Malý úhel paprsku a mrtvá zóna díky 80 GHz
• Procesní připojení již od G 3/4
• Procesní podmínky do + 200 °C a 40 bar
• Ideální pro úzké nádrže s vnitřními překážkami
• PEEK anténa necitlivá na usazeniny
• Schválení ATEX
• Schválení pro Rusko, Bělorusko a Kazachstán

Radarový hladinoměr 80 GHz pro měření výšky hladiny kapalin Senator S80L
Médium kapaliny, DK > 1.4
Měřicí princip radar 78 ... 82 GHz FMCW
Přesnost ± 2 mm nebo ± 0,02% z měřené vzdálenosti > 10 m
Měřicí dosah max 100 m
Maximální rychlost změny ≤60 m / min
Procesní připojení G 1
G 1½
G ¾
G 3
nebo příruby DN 50 – DN 200
Typ výstupu 4 .... 20 mA HART
nebo FIELDBUS FUNDATION
nebo PROFIBUS PA
Napájení 12 ... 30 V DC
2 drátová
Teplota médium -50 ... 150 °C
opce: 200 °C
Materiál 316L
Okolní teplota -40 ... +80 °C
Procesní tlak 40 bar
Krytí IP 66
IP 68 0,1 bar
ATEX ATEX II 1/2 G Ex ia IIC T6…T3 Ga/Gb + II 1/2 D Ex ia IIIC T85°C…T150°C or T85°C…T200°C Da/Db
Jazykové rozhraní angličtina
čeština
němčina
ruština
Úhel paprsku DN20 (¾") 15°
DN25 (1") 10°
DN40 (1½") 8°
DN70 (2¾") 4°

Senator S80L je bezkontaktní radarový hladinoměr, který využívá technologii FMCW  80GHz. Malý úhel paprsku a minimální mrtvá zóna tohoto hladinoměru je ideální pro měření hladiny kapalin v malých a úzkých nádržích s vnitřními překážkami jako jsou míchadla, nebo topné spirály. Senator S80L  může měřit i přes vrcholy nádrží z nevodivých materiálů (např. plast, sklolaminát, nebo sklo). Senátor S80L může používat PEEK anténu zapuštěnou do stěny nádrže a minimalizovat tak možnost mechanického poškození hladinoměru, či narušení procesu. Hladinoměr nabízí velký výběr procesních připojení začínající od G ¾ s možností PEEK příruby jako ochranou proti korozivnímu obsahu nádrže. Senator S80L pracuje v procesních podmínkách až do + 200 °C a tlaku až 40 bar a nabízí měřící vzdálenost až do 100 m.
Měření je zcela nezávislé na vlastnostech kapalin, jako je vodivost, hustota, nebo jiné parametry.

Aplikace
• Malé a úzké nádrže s vnitřními překážkami (topné spirály, míchadla atd.)
• Měření hladiny řek a přehrad
• Nádrže s plovoucí střechou

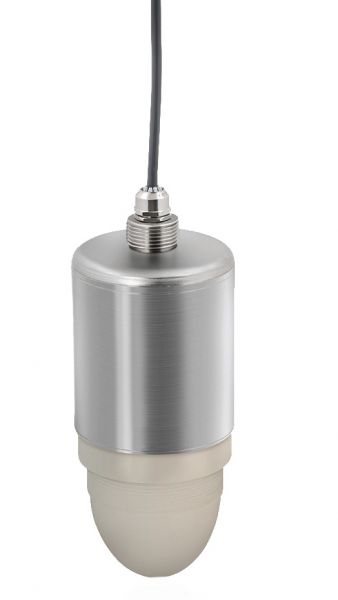

Radar Senator S24W FMCW 24 GHz pro kapaliny

Radar Senator S24W FMCW 24 GHz pro kapaliny

Radarový hladinoměr je pro měření výšky hladiny u agresivních kapalin Senator S24C

Radarový hladinoměr je pro měření výšky hladiny u agresivních kapalin Senator S24C

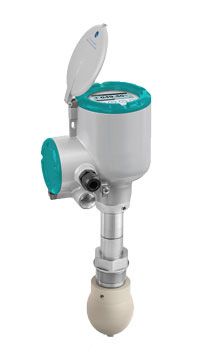

Radarový hladinoměr pro měření výšky hladiny kapalin Senator S24L
